¿Qué es un manipulador por vacío y cómo funciona?
¿Sabías que la implementación de manipuladores de elevación por vacío en tus operaciones diarias puede ahorrarte tiempo y dinero? Conoce los beneficios de los sistemas de ayuda para la manipulación de cargas y los manipuladores por vacío en particular.
Un manipulador por vacío permite trabajar más eficientemente

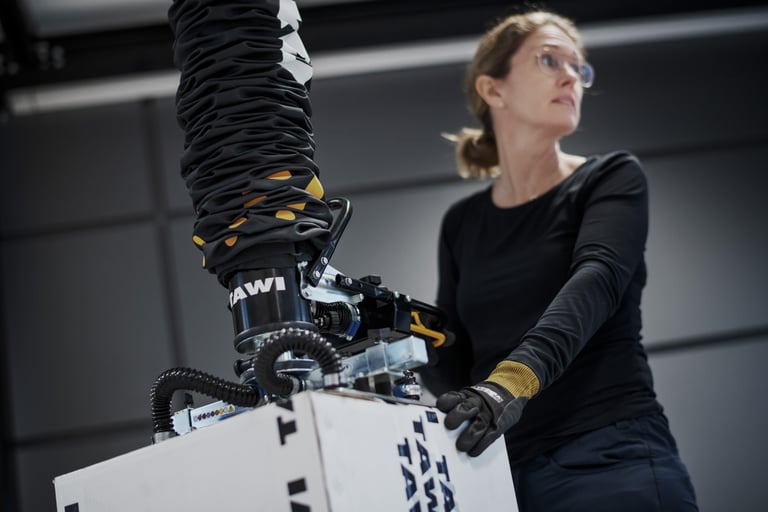

Los manipuladores por vacío utilizan tecnología de vacío para agarrar y levantar varios tipos de cargas. El sistema consta de una bomba de vacío, conectada por una manguera de aire a un tubo de elevación. Al final del tubo de elevación están el cabezal de succión y el succionador que sostendrá la carga. Los succionadores tienen varias formas y tamaños, adaptados a la carga que necesites levantar. El succionador o las ventosas crean un sello hermético entre la carga y el elevador, asegurando un agarre de la carga durante todo el proceso de manipulación.
Se utiliza una bomba de vacío o bomba eyectora para crear vacío entre el succionador o ventosa y la carga. El operario puede ajustar fácilmente la altura de elevación regulando el nivel de vacío a través de una asa de control. Este tipo de elevación por succión es seguro y suave tanto para el operario como para las mercancías.
«Las ventosas agarran y sostienen la carga de forma segura sin dañarla, y el operario puede levantar cargas pesadas de forma segura sin esfuerzo físico».
El sello hermético garantizará un agarre seguro
Los equipos manipuladores por vacío utilizan diferentes tipos de ventosas o succionadores según el tipo de carga a manipular. Una caja se sujeta fácilmente con una o más ventosas pequeñas. Los sacos y otras cargas más porosas normalmente requieren un succionador más grande. Para este tipo de cargas porosas, el succionador suele ir acompañado de un faldón de caucho para garantizar un sellado hermético. El sellado es importante porque cuanto más puedas minimizar las fugas, más fuerza tendrá el manipulador por vacío. Al levantar cargas porosas, un flujo más alto de la bomba de vacío compensa las fugas de aire y garantiza un agarre seguro.
Grúas puente para una suspensión segura

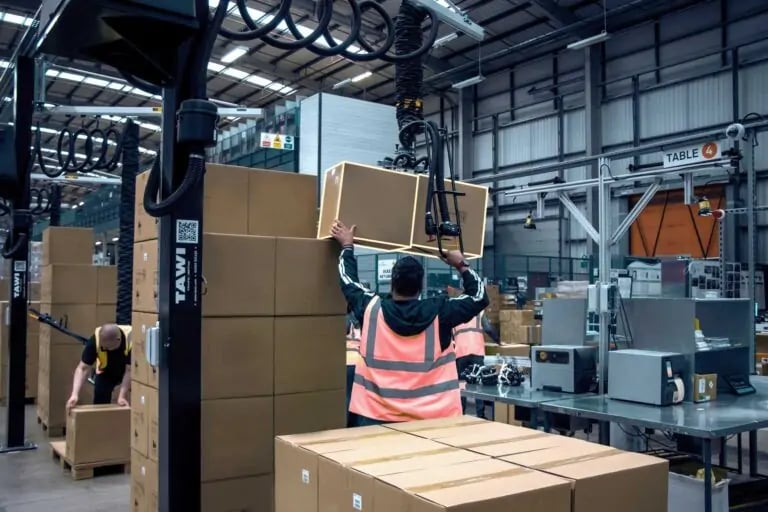

Los manipuladores por vacío portátiles normalmente se suspenden de un sistema de puente grúa. Dependiendo del diseño del sistema de puente grúa, este permite al operario usar el manipulador por vacío dentro de un área limitada. El sistema de puente grúa TAWI puede diseñarse para permitir la elevación dentro de un área más grande o más pequeña, y dependerá siempre de tus necesidades. Para instalaciones más pequeñas donde el manipulador por vacío solo necesita ser utilizado en un espacio de trabajo limitado, un brazo pescante suele ser suficiente y una alternativa rentable para suspender el manipulador por vacío.
Precio e instalación de un manipulador por vacío
Antes de invertir en un sistema de manipulación por vacío es aconsejable probar el equipo con las cargas reales que se van a levantar y realizar una evaluación de la distribución física del área de la planta en la que se instalará el equipo. Esto garantizará que el sistema de elevación satisfaga tus necesidades y requisitos.
Como señala el INSST, los accesorios de elevación por vacío deben cumplir con el marcado CE y la declaración de conformidad correspondientes, por lo que las empresas no deben modificar el uso de su equipo de manipulación por vacío sin consultar previamente con los proveedores del equipo. Conoce más sobre la normativa de manipulación manual de cargas y los límites de peso aplicables en España.
Cómo utilizar un manipulador por vacío: guía paso a paso
Usar un manipulador por vacío es más fácil de lo que cabría esperar. Un breve entrenamiento de 5 minutos será más que suficiente para aprender a manipular cargas por vacío.
- Pon en marcha la bomba de vacío.
- Asegúrate de que las ventosas del succionador estén colocadas firmemente sobre la carga que necesitas levantar. Cuando hayas logrado un sellado hermético entre las ventosas y la carga, la bomba de vacío comenzará a elevar la carga.
- Ahora puedes levantar y bajar tu carga fácilmente ajustando el asa de control del vacío. Levanta y mueve la carga a donde la necesites, y si es necesario, gira la carga para colocarla en su posición.
- Ajusta el asa de control para bajar la carga cuando se coloque en la posición correcta.
- Finalmente libera la carga inclinando el succionador para deshacer el sellado hermético.
Cuando utilices un manipulador por vacío asegúrate siempre de que la carga esté colocada directamente debajo del tubo de elevación. No dobles el tubo de elevación. En caso de corte de energía una válvula de seguridad se cerrará automáticamente para garantizar que se mantenga el vacío dentro del tubo de elevación. Esta medida de seguridad garantiza que la carga no se caerá, incluso si se corta la corriente, evitando daños a la carga y protegiendo al operario de cualquier posible incidente.
Ahorros con la manipulación mediante vacío
Los sistemas de manipulación por vacío tienen muchos beneficios tanto para las empresas como para las personas. Un elevador por vacío básicamente eliminará el peso de cualquier carga, haciendo que la elevación sea sin esfuerzo.
«Un solo empleado puede levantar fácilmente un total de 10.000 kilos en un turno de trabajo y puede acabarlo sin haber sufrido algún dolor muscular en su cuerpo»
Esto hará felices a los empleados, pero también puede ahorrar a las empresas costosas reclamaciones de aseguradoras y el coste de la baja por enfermedad.
Cuando el levantamiento de cargas se realiza sin esfuerzo significa que cualquiera puede levantar cargas. Las empresas ya no necesitan depender de una persona grande y fuerte para hacer el trabajo pesado. Cualquiera puede levantar peso, sin importar su tamaño, fuerza, edad o sexo. Esta flexibilización del puesto de trabajo ayuda a mejorar la diversidad y retención de la fuerza laboral.
Además de los valores mencionados anteriormente, la manipulación de cargas asistida por vacío también tiene el potencial de aumentar la eficiencia y la productividad. Los manipuladores por vacío permiten a los trabajadores levantar más cargas en menos tiempo, reduciendo tiempo de inactividad cuando los trabajadores necesitan descansar entre manipulaciones o debido a lesiones causadas por levantamientos repetitivos.
Soluciones flexibles para una logística eficiente
Tradicionalmente, los manipuladores por vacío se han suspendido en un sistema de puente grúa fija, lo que permite que el elevador se utilice solo en un espacio de trabajo limitado. En instalaciones grandes, a menudo se implementan múltiples manipuladores de vacío para cubrir múltiples estaciones de trabajo. Se utilizan diferentes tipos de puentes grúa o grúas giratorias según el nivel de movilidad necesario.
Con el creciente comercio electrónico, ahora vemos más y más almacenes a gran escala donde los productos se recogen antes de enviarse a todo el mundo.
«Los grandes almacenes o centros logísticos requieren un manejo de mercancías extremadamente eficiente en cuanto a tiempo y costo. TAWI ha desarrollado un manipulador por vacío móvil que permite la preparación de pedidos a alta velocidad en estas instalaciones»

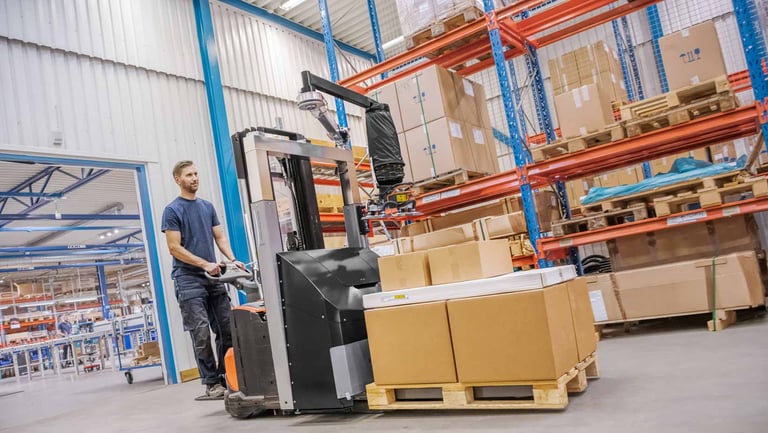

Con el manipulador por vacío acoplado a una carretilla elevadora los trabajadores pueden moverse fácilmente de una estantería a otra y recoger mercancías en palets con un esfuerzo mínimo. Este tipo de recogepedidos accionado por vacío ahorrará tiempo y dinero, minimizando las lesiones de los trabajadores y evitando mercancías dañadas por una incorrecta manipulación manual.
